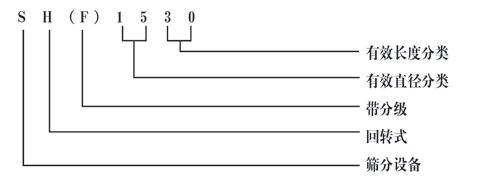

型號及含義：

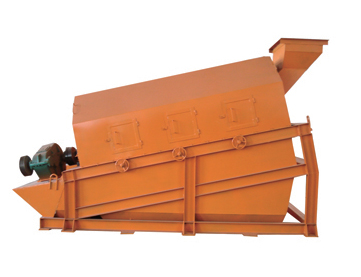

設備結構及工作原理：
電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩網排出，防止篩孔堵塞。
特點：
1、滾筒裝置通過機體的密封蓋密封，從而保證設備在工作過程中，有效的防止粉塵外逸，杜絕粉塵污染。更換篩網時只需將機體密封蓋打開即可更換，操作方便。
2、 篩網采用60Si2Mn彈簧鋼絲編織或用16MnR扁鋼做成，篩孔均勻。篩網硬度高、磨損小、壽命長。
3、本機帶有清掃裝置，可有效清除堵塞篩孔的雜物，保持篩面的清潔。
4、本機傳動裝置有擺線針輪減速機與滾筒直聯和ZQ系列減速機兩種形式，安裝位置有在進料端與出料端兩種形式，訂貨時清注明。
主要技術參數：
| SH1015 | SH1220 | SH1224 | SH1530 | SH1535 | |
|
滾筒直徑mm
|
1000 | 1250 | 1250 | 1500 | 1500 |
|
滾筒長度mm
|
1500 |
2000 |
2400 |
3000 | 3500 |
|
處理能力t/h
|
50-100 | 100-150 | 150-200 | 200-270 | 270-340 |
|
滾筒傾角（度）
|
10-12 | 10-12 | 10-12 | 10-12 | 10-12 |
|
旋轉速度rpm
|
17 | 17 | 17 | 15 | 15 |
|
電機功率kw
|
4 | 5.5 | 7.5 | 11 | 15 |
|
出料粒度mm
|
10-13 | 10-13 | 10-13 | 10-13 | 10-13 |
